فاصله میان «پلان معماری» و «مدل قابل تحلیل» با چند دستور ترسیمی پر نمیشود. در این فاصله، مهندس باید از میان خطوط، بلوکها و اندازهگذاریهای معماری، یک مدل تحلیلی بسازد: اعضا را تشخیص دهد، محور آنها را تعیین کند، مسیر انتقال بار را بفهمد، بارهای ثقلی و جرم لرزهای را تعریف کند و در پایان بتواند توضیح دهد هر عدد از کجا آمده است.
یک مدل سهبعدی زیبا الزاماً مدل صحیحی نیست. مدل زمانی قابل اتکاست که پنج لایه آن همزمان کنترل شده باشند:
خود ETABS نیز مدل را مجموعهای از هندسه، خواص، بارگذاری و پارامترهای تحلیل میداند و در مستندات مرجع CSI تأکید شده است که نتایج نرمافزار باید توسط مهندس واجد صلاحیت بهطور مستقل کنترل شود. بنابراین «تولید فایل» پایان کار نیست؛ شروع کنترل مهندسی است.
صفر: قبل از ترسیم، ورودی پروژه را تثبیت کنید
بخش قابل توجهی از دوبارهکاری مدل از جایی آغاز میشود که مهندس با نسخه ناقص یا قدیمی پلان کار را شروع میکند. پیش از بازکردن ETABS، باید معلوم باشد کدام فایل مبنای مدل است و ابهامهای آن چگونه تصمیمگیری شدهاند.
حداقل مدارک ورودی
- پلان معماری تمام ترازها، شامل زیرزمین، همکف، طبقات، بام و خرپشته؛
- برش معماری برای تعیین ارتفاع واقعی طبقات، اختلاف ترازها، پله و نیمطبقه؛
- کاربری فضاها برای تعیین بار زنده؛
- دیتیل تیغهها، دیوارهای پیرامونی، نما، جانپناه و بازشوها؛
- اطلاعات سیستم سازهای، سیستم سقف و محدودیتهای معماری یا اجرایی؛
- نسخه و تاریخ نقشه و فهرست تغییرات نسبت به نسخه قبلی.
هرجا نقشه صریح نیست، تصمیم را ثبت کنید: «محور ستون بر مرکز هندسی»، «دیوار ضلع غربی دارای نمای سنگ»، «ارتفاع خالص جانپناه ۱٫۱۰ متر» یا «بازشوی کنار راهپله در تمام طبقات تکرار میشود». این دفترچه، حلقه اتصال نقشه، مدل و کنترل نهایی است.
۱. پاکسازی و آمادهسازی پلان معماری
ورود مستقیم یک فایل شلوغ معماری، خطا را سریعتر وارد مدل میکند. هدف از پاکسازی، حذف اطلاعات معماری نیست؛ هدف این است که دادههای موردنیاز مدلسازی قابل تشخیص، هممقیاس و بدون هندسه تکراری باشند.
- واحد و مقیاس را قطعی کنید. یک فاصله معلوم، مانند عرض راهپله یا فاصله دو آکس، اندازهگیری شود. خطای متر و سانتیمتر میتواند کل مدل را ۱۰۰ برابر بزرگ یا کوچک کند.
- مبدأ مشخص انتخاب کنید. نقطهای ثابت و قابل بازتولید، مثلاً تقاطع دو آکس اصلی، مبنای مختصات باشد.
- لایهها را تفکیک کنید. آکس، ستون، تیر، دیوار، بازشو، دال و خطوط کمکی باید قابل جداسازی باشند.
- هندسه تکراری را حذف کنید. خطوط همپوشان یا قطعات بسیار کوتاه بعداً میتوانند به اعضای تکراری، گرههای نزدیک و مش نامناسب تبدیل شوند.
- پلانهای تیپ را با استثناها مقایسه کنید. مشابهبودن معماری به معنی یکسانبودن تمام اعضا و بارها نیست.
در AutoCAD، دستور OVERKILL برای حذف خطوط تکراری و همپوشان و PURGE برای حذف اقلام بلااستفاده کاربرد دارد. در ETABS نیز هنگام ورود پلان DXF/DWG، واحد فایل، تراز مقصد، لایههای تیر و ستون و کف و بازشو، و حداقل طول خطوط قابل تنظیم است. این گزینهها مفیدند، اما قضاوت سازهای را جایگزین نمیکنند.
ضخامت دیوار، لبه نازککاری، کمد، شکست نما و خطوط اندازهگذاری میتوانند شبیه خطوط تیر یا بازشو دیده شوند. پیش از تبدیل، هر عارضه باید «معنا» داشته باشد، نه فقط مختصات.
۲. آکسبندی، ترازها و داستان عمودی ساختمان
مدل تحلیلی باید در سه بعد پیوسته باشد. پلان معماری معمولاً اطلاعات افقی را خوب نشان میدهد، اما بسیاری از خطاها در امتداد قائم رخ میدهند: ارتفاع طبقه اشتباه، ستون قطعشده، تیر نیمطبقه در تراز نادرست یا خرپشتهای که با بام ادغام شده است.
ویژگی Story در ETABS برای مدلسازی طبقهبهطبقه طراحی شده است، اما کار با گزینههای Similar Stories یا All Stories باید آگاهانه باشد. یک تغییر کوچک در لبه دال، محل بازشو یا دیوار نما کافی است تا بارگذاری یک طبقه با سایر طبقات تفاوت داشته باشد.
۳. از نقشه فیزیکی به مدل تحلیلی
ساختمان اجراشده حجم، عرض و ضخامت دارد؛ مدل تحلیلی از خط، سطح و گره تشکیل میشود. تبدیل این دو به یکدیگر، مهمترین تصمیم مهندسی این فرایند است.
نمای Physical Model در ETABS موقعیت واقعیتر اعضا، نقاط درج و تقاطعها را نمایش میدهد؛ در مقابل، Analytical Model اتصال گرهها، قابها، پوستهها و مش اجزای محدود را نشان میدهد. کنترل مدل باید هر دو نگاه را پوشش دهد.
ستونها
محل ستون از روی پلان معماری استخراج میشود، اما محور تحلیلی آن لزوماً با یکی از لبهها منطبق نیست. ابعاد اولیه، جهت مقطع، تغییر مقطع در ارتفاع و خروج از مرکزیتهای معنیدار باید ثبت شوند. ستونی که در پلان درست دیده میشود، ممکن است در مدل سهبعدی یک طبقه جابهجا یا قطع شده باشد.
تیرها
تیر فقط اتصال دو ستون نیست. تیر لبه، تیر پیرامونی زیر نما، تیر طره، تیر آزاد، تیر اطراف بازشو و تیرهای نیمطبقه هرکدام نقش متفاوتی در مسیر بار دارند. انتهای تیر باید واقعاً به گره یا عضو تکیهگاهی متصل باشد؛ نزدیکی تصویری اتصال نیست.
دالها و بازشوها
مرز دال، نوع رفتار (برای مثال Deck، Membrane یا Shell متناسب با هدف مدل)، جهت باربری، طرهها و تمام بازشوهای مؤثر باید تعیین شوند. بازشوی راهپله، آسانسور، داکت و نورگیر هم بر سطح بارگیر اثر میگذارد و هم میتواند پیوستگی دیافراگم را تغییر دهد.
۴. مصالح، مقاطع و فرضیات سختی
یک مدل هندسی بدون خواص، فقط نقشه خطی است. پیش از بارگذاری باید مصالح و مقاطع اولیه، ضخامت دال و دیوار، جهت مقاطع، وزن مخصوص و در صورت نیاز اصلاحکنندههای سختی تعیین شوند.
- نامگذاری مقاطع یکتا و قابل فهم باشد؛
- وزن مخصوص مصالح با دستگاه واحد مدل کنترل شود؛
- جهت محورهای محلی اعضای غیردایرهای بازبینی شود؛
- Offset، Insertion Point و End Offset فقط با دلیل مهندسی اعمال شوند؛
- اصلاحکنندههای سختی با مرجع ضابطهای و بهصورت ثبتشده وارد شوند؛
- مقاطع اولیه با مقاطع نهایی طراحی اشتباه گرفته نشوند.
اگر ابعاد اولیه بر اساس تجربه یا محدودیت معماری انتخاب شدهاند، همین موضوع ثبت شود. قابلیت ردیابی فقط برای بارها نیست؛ هر فرض مهم مدل باید منشأ مشخص داشته باشد.
۵. سیستم سقف، دیافراگم و مسیر انتقال بار
تعریف دال باید با هدف تحلیل سازگار باشد. در ETABS، کفها بر اساس نوع و تنظیماتشان بهطور خودکار مشبندی میشوند و این مش برای توزیع بارهای قائم به تیرها، ستونها و دیوارها و نیز محاسبه سختیهای درونصفحه و برونصفحه کاربرد دارد.
در یک سقف یکطرفه، جهت باربری تعیینکننده سهم تیرهای تکیهگاهی است. در سقف دوطرفه یا دالی که بهصورت Shell مدل میشود، توزیع بار به هندسه، سختی و مش وابسته است. بنابراین یک بار سطحی برابر روی دو مدل هندسی مشابه، الزاماً واکنش یکسانی در تیرها ایجاد نمیکند.
پرسشهایی که باید پاسخ داده شوند
- نوع دال و رفتار تحلیلی آن چیست؟
- آیا دیافراگم صلب فرض میشود یا انعطاف درونصفحهای باید مدل شود؟
- آیا مرز دال و بازشوها با تیرها و دیوارها گره مشترک دارند؟
- آیا اندازه مش برای هندسه، تمرکز بار و هدف تحلیل مناسب است؟
- آیا طرهها و لبههای بدون تیر، بارهای ویژهای مانند نما یا جانپناه دارند؟
۶. کتابخانه بارگذاری را پیش از تخصیص بسازید
مقادیر بار باید از کاربری فضا، دیتیل اجزای غیرسازهای و ضوابط حاکم پروژه استخراج شوند. در ایران، مرجع اصلی بارهای وارد بر ساختمان مبحث ششم مقررات ملی ساختمان است؛ نسخه و ویرایش مبنا باید در پرونده پروژه ثبت شود.
| گروه بار | منبع تعیین | روش متداول اعمال | کنترل ضروری |
|---|---|---|---|
| وزن خود سازه | چگالی مصالح و حجم اعضا | Self-Weight در یک Load Pattern | فقط یکبار با ضریب مناسب منظور شود |
| کفسازی و نازککاری | لایههای دیتیل کف | بار سطحی مرده اضافی | سهم دال سازهای دوباره شمرده نشود |
| بار زنده | کاربری هر فضا | بار سطحی با الگوی مناسب | راهرو، بالکن، پارکینگ و بام جدا بررسی شوند |
| تیغه و جداکننده | وزن، محل و امکان جابهجایی | بار معادل سطحی یا بار خطی واقعی | روش انتخابشده با ضابطه و واقعیت پروژه سازگار باشد |
| دیوار پیرامونی و نما | دیتیل لایهها، ارتفاع و بازشو | بار خطی روی تیر یا مسیر معادل معتبر | نما، بازشو و ارتفاع خالص فراموش نشوند |
| جانپناه | دیتیل بام و بالکن | بار خطی روی تیر یا لبه دال | تمام لبهها، طرهها و خرپشته بازبینی شوند |
| پله و پاگرد | هندسه و سیستم تکیهگاهی | مدل مستقیم یا واکنش معادل | محل واقعی انتقال واکنش مشخص باشد |
| تأسیسات و تجهیزات | مدارک مکانیک و برق | سطحی، خطی یا متمرکز | مخزن، موتورخانه و تجهیزات بام مستقل کنترل شوند |
وزن واحد سطح دیوار چگونه به بار خطی تبدیل میشود؟
ابتدا وزن واحد سطح دیوار از مجموع لایهها به دست میآید. سپس در ارتفاع خالص ضرب و اثر بازشوها، نما یا اجزای خاص مطابق روش مستند پروژه اصلاح میشود.
wL = wA × h \(w_A\): وزن واحد سطح دیوار، \(γ_i\): وزن مخصوص هر لایه، \(t_i\): ضخامت لایه، \(h\): ارتفاع خالص دیوار، \(w_L\): بار خطی
برای دیوار دارای بازشو، استفاده از یک درصد ثابت در همه پروژهها روش قابل دفاعی نیست. مساحت بازشو، وزن قاب و شیشه یا در، کتیبهها و بخشهای توپر باید بر اساس سطح دقت موردنیاز پروژه لحاظ شوند.

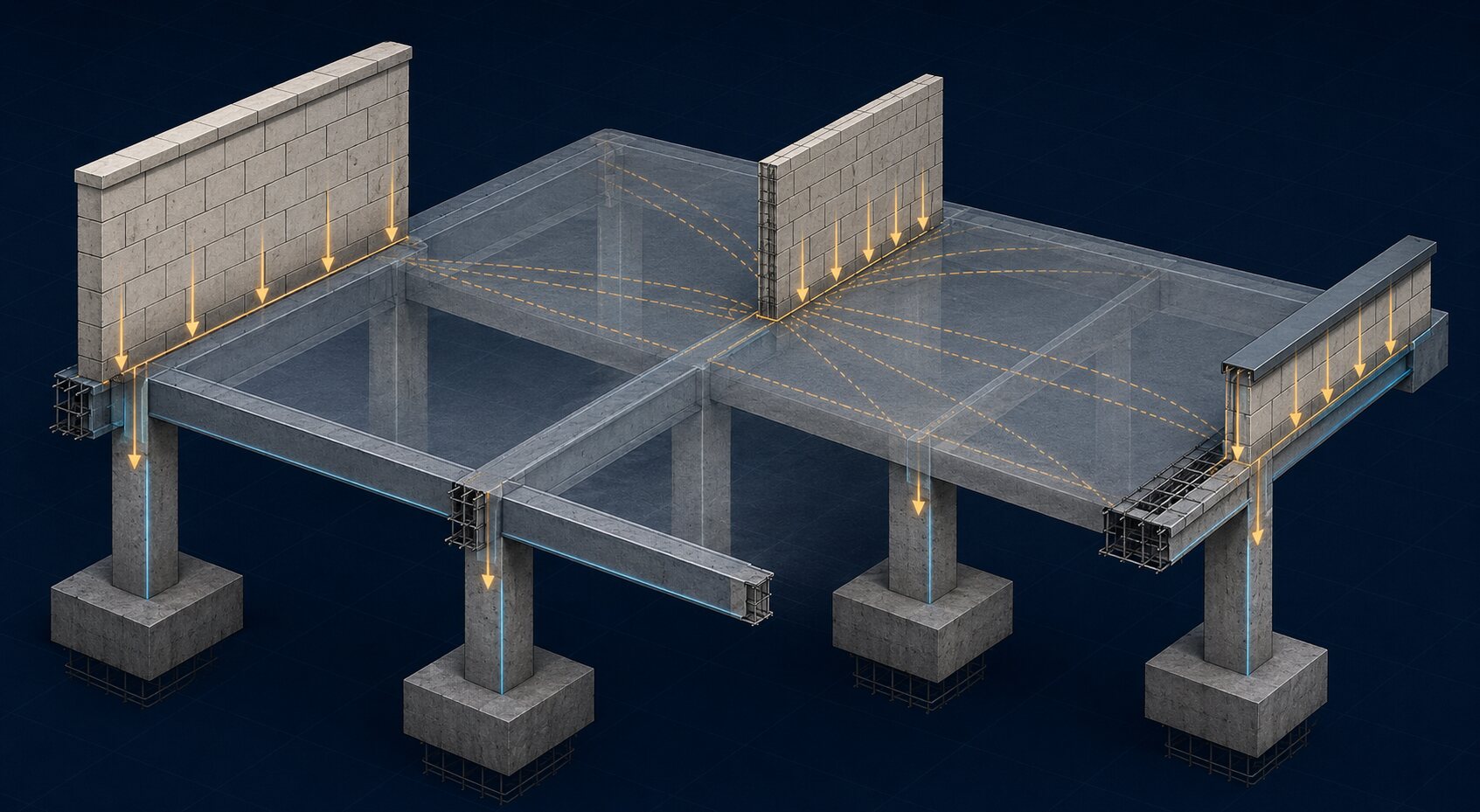

۷. دیوارهایی که مستقیم روی تیر نیستند
این بخش یکی از نقاطی است که روشهای دستی در آن بیشترین خطا را تولید میکنند. صرف اینکه یک دیوار در پلان دیده میشود، مشخص نمیکند بار آن باید روی کدام تیر قرار گیرد. ابتدا باید رابطه دیوار با دال و اعضای زیر آن فهمیده شود.
سه وضعیت را از هم جدا کنید
- دیوار روی تیر: بار خطی محاسبهشده مستقیماً به تیر متناظر تخصیص مییابد؛ محل و طول واقعی دیوار کنترل میشود.
- دیوار روی لبه دال یا طره: بار باید روی لبه واقعی دال اعمال شود یا با یک مدل معادل معتبر به اعضای تکیهگاهی برسد. اثر طره و در صورت لزوم پیچش تیر عقبنشسته نباید حذف شود.
- دیوار داخلی بین تیرها: بار ابتدا به دال وارد میشود. چگونگی رسیدن آن به تیرها تابع سیستم سقف، جهت باربری، سختی نسبی و مدل دال است.
تبدیل وزن کل دیوار به دو نیروی متمرکز مساوی روی تیرهای مجاور فقط زمانی قابل قبول است که مکانیزم انتقال بار و سهم اعضا آن را توجیه کند. «نزدیکترین دو تیر» بهتنهایی مبنای مهندسی کافی نیست.
نمونه عددی قابل ردیابی
فرض کنید بار خطی محاسبهشده یک دیوار ۲۲۴٫۴ kgf/m و طول آن ۷٫۸۴ m باشد. وزن کل دیوار:
اگر پس از بررسی مدل دال و مسیر بار، سهم دو تکیهگاه برابر تشخیص داده شود، سهم هرکدام تقریباً ۸۸۰ kgf خواهد بود. خروجی قابل ردیابی باید علاوه بر عدد نهایی، طول دیوار، بار خطی، فرمول وزن کل، قاعده توزیع و اعضای دریافتکننده بار را نشان دهد.
| داده | مقدار نمونه | آنچه باید در پرونده مدل ثبت شود |
|---|---|---|
| طول دیوار | ۷٫۸۴ متر | نقاط ابتدا و انتها و طبقه |
| بار خطی | ۲۲۴٫۴ kgf/m | دیتیل لایهها و ارتفاع خالص |
| وزن کل | حدود ۱۷۶۰ kgf | فرمول و کنترل واحدها |
| روش انتقال | در مثال: ۵۰/۵۰ | دلیل انتخاب و مدل سازگار |
| سهم هر تکیهگاه | حدود ۸۸۰ kgf | نام عضو و محل اعمال بار |
۸. بام، خرپشته، جانپناه و تجهیزات
کپیکردن بارگذاری طبقه تیپ روی بام یکی از خطاهای کلاسیک است. بام معمولاً کفسازی، شیببندی، عایق، بار زنده، جانپناه، دستانداز، تجهیزات مکانیکی و گاهی مخزن یا سایبان ویژه دارد. خرپشته نیز یک طبقه کوچک با دیوارهای پیرامونی و بام مستقل است، نه صرفاً ادامه ستونها.
- بار دیوارهای جانپناه در تمام لبههای واقعی کنترل شود؛
- جانپناه روی طره و جانپناه روی تیر لبه از هم تفکیک شوند؛
- دیوارهای خرپشته، بازشوهای بام و تیرهای پیرامونی آن مستقل دیده شوند؛
- محل تجهیزات سنگین با آخرین نقشه تأسیسات تطبیق داده شود؛
- واکنش راهپله یا سازه دسترسی بام در محل صحیح وارد شود.
۹. الگوهای بار، وزن خودی و منبع جرم
در ETABS، نوع Load Pattern در ساخت ترکیبات طراحی خودکار مؤثر است و Self-Weight Multiplier تعیین میکند چه سهمی از وزن خود اعضای سازه در آن الگو منظور شود. مستندات CSI هشدار میدهد اگر ضریب وزن خودی در دو الگوی باری برابر ۱ باشد و هر دو در یک ترکیب وارد شوند، وزن سازه دو بار اعمال خواهد شد.
وزن در بار ثقلی و جرم در تحلیل دینامیکی دو تعریف مرتبط اما مستقلاند. مدل ممکن است از نظر بارهای قائم درست باشد، اما Mass Source آن ناقص یا دارای شمارش تکراری باشد.
منبع جرم در ETABS میتواند از جرم خود اعضا و جرم افزوده، از Load Patternهای مشخص، یا از ترکیب این دو ساخته شود. اگر هم جرم خود اعضا و هم الگوی DEAD شامل همان وزن خودی باشند، باید مراقب شمارش دوباره بود. سهم بارهای زنده و سایر بارهای مؤثر نیز باید مطابق ضوابط پروژه تعریف شود.
کنترل سریع منبع جرم
- مشخص کنید وزن خودی از کدام مسیر وارد جرم میشود؛
- فهرست Load Patternهای مؤثر و ضرایبشان را چاپ یا ثبت کنید؛
- جرم و وزن هر طبقه را با برآورد مستقل مقایسه کنید؛
- مرکز جرم و تغییرات ناگهانی جرم بین طبقات را بازبینی کنید؛
- پس از تحلیل، شکل مودهای نخست را بررسی کنید.
CSI بررسی چند مود طبیعی نخست را راهی مؤثر برای یافتن خطاهای مدل و فهم رفتار سازه معرفی میکند. حرکت موضعی یک عضو، مود غیرمنتظره قائم یا پیچش غیرعادی میتواند نشانه اتصال ناقص، جرم اشتباه یا سختی نامناسب باشد.
۱۰. انتقال به ETABS و کنترل پس از ورود
ETABS میتواند اجزای انتخابشده از پلان DXF/DWG، لایه معماری برای Trace، برخی مدلهای سهبعدی و فایل متنی E2K را دریافت کند؛ اما این انتقال بهخودیخود پلان معماری را به مدل مهندسی کامل تبدیل نمیکند. E2K برای تبادل و بایگانی مفید است، زیرا مدل را در قالب متن ذخیره میکند و دوباره قابل ورود است. با این حال، واردشدن موفق فایل فقط یعنی قالب داده خوانده شده است؛ نه اینکه مدل از نظر مهندسی صحیح است.
کنترلهای بلافاصله پس از ورود
- واحد جاری ETABS و ابعاد کلی مدل؛
- تعداد طبقات و ارتفاع هر Story؛
- جهت محورهای X و Y و موقعیت مبدأ؛
- تعداد و محل ستونها، تیرها، دالها و بازشوها؛
- نام و جهت مقاطع؛
- الگوهای بار و Self-Weight Multiplier؛
- بارهای سطحی، خطی و متمرکز در هر طبقه؛
- Diaphragm، Mesh، Supports و Releases؛
- پیامهای Import و موارد نادیدهگرفتهشده؛
- خروجی جداول مدل برای کنترل تعداد و جمع بارها.
مدل را در پلان، نما و سهبعدی کنترل کنید. سپس Assignments و جداول داده را نیز ببینید. خطایی که در نمای سهبعدی پنهان است، ممکن است در جدول بارهای خطی یا نمای یک Story فوراً آشکار شود.
خطاهای رایج و راه تشخیص آنها
| نشانه یا خطا | علت محتمل | کنترل پیشنهادی |
|---|---|---|
| مدل ۱۰۰ برابر بزرگ یا کوچک است | اختلاف واحد DWG/DXF و ETABS | کنترل یک فاصله معلوم پیش و پس از ورود |
| اعضای تکراری یا Overlap | خطوط همپوشان CAD یا ترسیم دوباره | پاکسازی CAD و بررسی Unique Name/Table |
| ناپایداری یا حرکت موضعی | گرههای نزدیک اما ناپیوسته، Release یا Support اشتباه | نمای تحلیلی، Check Model و شکل مودها |
| بار یک طبقه غیرعادی است | Similar Stories نادرست یا Assign در Story اشتباه | نمایش بار به تفکیک طبقه و جدول Assignments |
| وزن سازه تقریباً دو برابر است | Self-Weight در بیش از یک Load Pattern | بازبینی Load Patterns و ترکیبات بار |
| جرم طبقات بیش از انتظار است | شمارش همزمان جرم عضو و DEAD شامل وزن خودی | بازسازی Mass Source و مقایسه مستقل |
| بار دیوار طره ناپدید شده است | تخصیص فقط به تیرهای موجود و ندیدن لبه دال | فهرست دیوارهای بدون تیر زیرین و مسیر بارشان |
| بازشو در برخی طبقات وجود ندارد | کپی طبقه تیپ یا لایه اشتباه | مقایسه مساحت دال و بازشو Story به Story |
| واکنش تیرها با انتظار سازگار نیست | جهت باربری، نوع دال یا Mesh نامناسب | کنترل نوع Floor، جهت Deck و توزیع واکنش |
| دیوار نما کموزن محاسبه شده است | حذف لایه نما، ارتفاع یا بخشهای توپر | ریز محاسبات وزن واحد سطح و بازشو |
| خرپشته جرم یا بار ندارد | ادغام ناخواسته با بام | کنترل مستقل Story، دیوارها و بام خرپشته |
| مدل وارد میشود اما بعضی دادهها نیست | ناسازگاری نسخه یا داده پشتیبانینشده | مطالعه پیام Import و مقایسه جدول قبل/بعد |
چکلیست کنترل مدل ETABS پیش از اولین تحلیل
این چکلیست جایگزین کنترلهای ضابطهای پروژه نیست؛ یک خط دفاع اولیه است تا مدل هندسی و بارگذاریشده، پیش از ورود به مرحله تحلیل، از خطاهای پایه پاک شود.
الف) مدارک و مبانی
ب) مختصات، آکسها و ترازها
پ) هندسه و اتصال اعضا
ت) مصالح، مقاطع و کفها
ث) بارگذاری ثقلی
ج) جرم و کنترل نهایی
اتوماسیون کدام بخش را باید انجام دهد؟
اتوماسیون ارزشمند، صرفاً سرعت ترسیم را بالا نمیبرد. باید خطاهای تکراری را کاهش دهد و کنترل را آسانتر کند. در یک گردشکار حرفهای، پلان معماری ابتدا به داده ساختاریافته تبدیل میشود؛ سپس مدل، بارها و گزارش کنترل از همان داده مشترک تولید میشوند.
بهترین اتوماسیون «جعبه سیاه» نیست. کاربر باید بتواند روی یک بار دیوار یا نیروی متمرکز کلیک کند و ببیند طول، ارتفاع، دیتیل، وزن واحد سطح، فرمول، قاعده توزیع و اعضای دریافتکننده آن چه بودهاند. سرعت بدون این شفافیت، فقط خطا را سریعتر تکثیر میکند.
از معماری تا مدل مهندسی، در یک گردشکار قابل ردیابی
سازهلوژی اطلاعات پلان، دیوارها، بازشوها و بارها را ساختاریافته میکند تا مدل عددی و بارگذاریشده همراه با مبنای محاسبات تولید شود؛ تصمیم نهایی و کنترل مهندسی همچنان با مهندس محاسب است.
پرسشهای متداول
آیا میتوان پلان معماری را مستقیماً وارد ETABS کرد؟
بله، ETABS امکان ورود DXF/DWG را بهعنوان لایه معماری یا پلان طبقه دارد؛ اما فایل معماری بهتنهایی مدل تحلیلی کامل نیست. محور اعضا، ترازها، سیستم سقف، مسیر بار، خواص مقاطع و بارها باید با قضاوت مهندسی تعیین و کنترل شوند.
برای انتقال مدل، DXF بهتر است یا E2K؟
این دو یک کار انجام نمیدهند. DXF/DWG برای انتقال یا Trace هندسه CAD مناسب است؛ E2K نمایش متنی دادههای مدل ETABS، شامل هندسه و بسیاری از تعاریف و Assignments است. انتخاب فرمت به مرحله گردشکار بستگی دارد و پس از هر انتقال باید کنترل کامل انجام شود.
بار دیواری که روی تیر قرار ندارد چگونه وارد مدل میشود؟
ابتدا وزن کل دیوار و مکانیزم واقعی انتقال آن به دال تعیین میشود. سپس بسته به نوع دال و مدل تحلیلی، بار میتواند بهصورت بار خطی روی دال یا بار معادل معتبر به اعضای تکیهگاهی منتقل شود. تقسیم دلخواه بار بین دو تیر بدون کنترل رفتار دال و مسیر بار قابل اتکا نیست.
چطور بفهمیم بارگذاری مدل کامل است؟
فقط به نمای سهبعدی تکیه نکنید. بارها را به تفکیک Load Pattern و Story نمایش دهید، جدول Assignments را مرور کنید، جمع وزن هر طبقه را با برآورد دستی مقایسه کنید و برای دیوارها و بارهای خاص، گزارش منشأ و فرمول داشته باشید.
آیا اجرای Check Model برای تأیید مدل کافی است؟
خیر. Check Model بخشی از خطاهای هندسی و اتصال را پیدا میکند، اما نمیتواند درستبودن فرضیات مهندسی، مقدار بارها، کاربری فضا، دیتیل دیوار یا انتخاب منبع جرم را تأیید کند. کنترل جدولها، وزن طبقات، شکل مودها و مسیر بار نیز لازم است.
منابع و مستندات فنی
- CSI Analysis Reference Manual — تعریف اجزای مدل و مسئولیت کنترل مستقل نتایج.
- ETABS Features: Physical Model, Analytical Model, Stories and Meshing — معرفی رسمی قابلیتهای مدلسازی.
- ETABS Help: DXF Import Floor Plan — واحد، تراز، لایهها و اشیای قابل ورود.
- ETABS Help: Automatic Mesh Settings for Floors — نقش مش کف در انتقال بار و سختی.
- ETABS Help: Define Load Patterns — نوع بار و ضریب وزن خودی.
- ETABS Help: Mass Source — روشهای تعریف جرم از اعضا، جرم افزوده و بارها.
- ETABS Help: Modal Case Data — استفاده از مودهای طبیعی برای شناخت خطای مدل.
- ETABS Help: Export E2K and Tables — خروجی متنی مدل و جداول داده.
- Autodesk AutoCAD Help: OVERKILL — حذف خطوط تکراری و همپوشان.
- Autodesk AutoCAD Help: PURGE — حذف لایهها و اقلام بلااستفاده.
- دفتر مقررات ملی و کنترل ساختمان: مبحث ششم، بارهای وارد بر ساختمان.
این مقاله یک راهنمای گردشکار و کنترل اولیه است و جایگزین متن آییننامه، ضوابط سازمان صادرکننده پروانه، مدارک پروژه یا قضاوت مهندس محاسب نیست. نسخه نرمافزار و ویرایش ضوابط مبنای هر پروژه باید جداگانه کنترل شود.
