پیش از آنکه یک مدل در ETABS تحلیل شود، مهندس طراح باید بداند هر بار از کجا آمده، چه ماهیتی دارد، در چه قسمتهایی از ساختمان اعمال میشود و مهمتر از همه، چه آرایشی از آن میتواند بحرانیترین پاسخ سازه را ایجاد کند. این موضوع در مورد بار زنده اهمیت بیشتری دارد؛ زیرا برخلاف وزن تیر، ستون، دال و اجزای ثابت، مقدار و موقعیت بار زنده الزاماً در طول عمر سازه ثابت نمیماند.
به همین دلیل، در تحلیل مهندسی نمیتوان همیشه فرض کرد که اعمال کامل بار زنده روی تمام کفها و تمام دهانهها، بحرانیترین حالت ممکن است. گاهی حذف بار زنده از یک دهانه، اثر طراحی عضو دیگری را افزایش میدهد و همین مسئله، مبنای مفهوم نامناسبترین وضعیت بارگذاری یا Pattern Live Loading است.
بار زنده ساختمان چیست؟
بار زنده یا Live Load به بارهای ناشی از استفاده و بهرهبرداری از ساختمان گفته میشود. حضور افراد، مبلمان، تجهیزات قابل جابهجایی، کالاهای انبارشده و بسیاری از بارهایی که محل یا شدت آنها در طول زمان تغییر میکند، در این گروه قرار میگیرند.

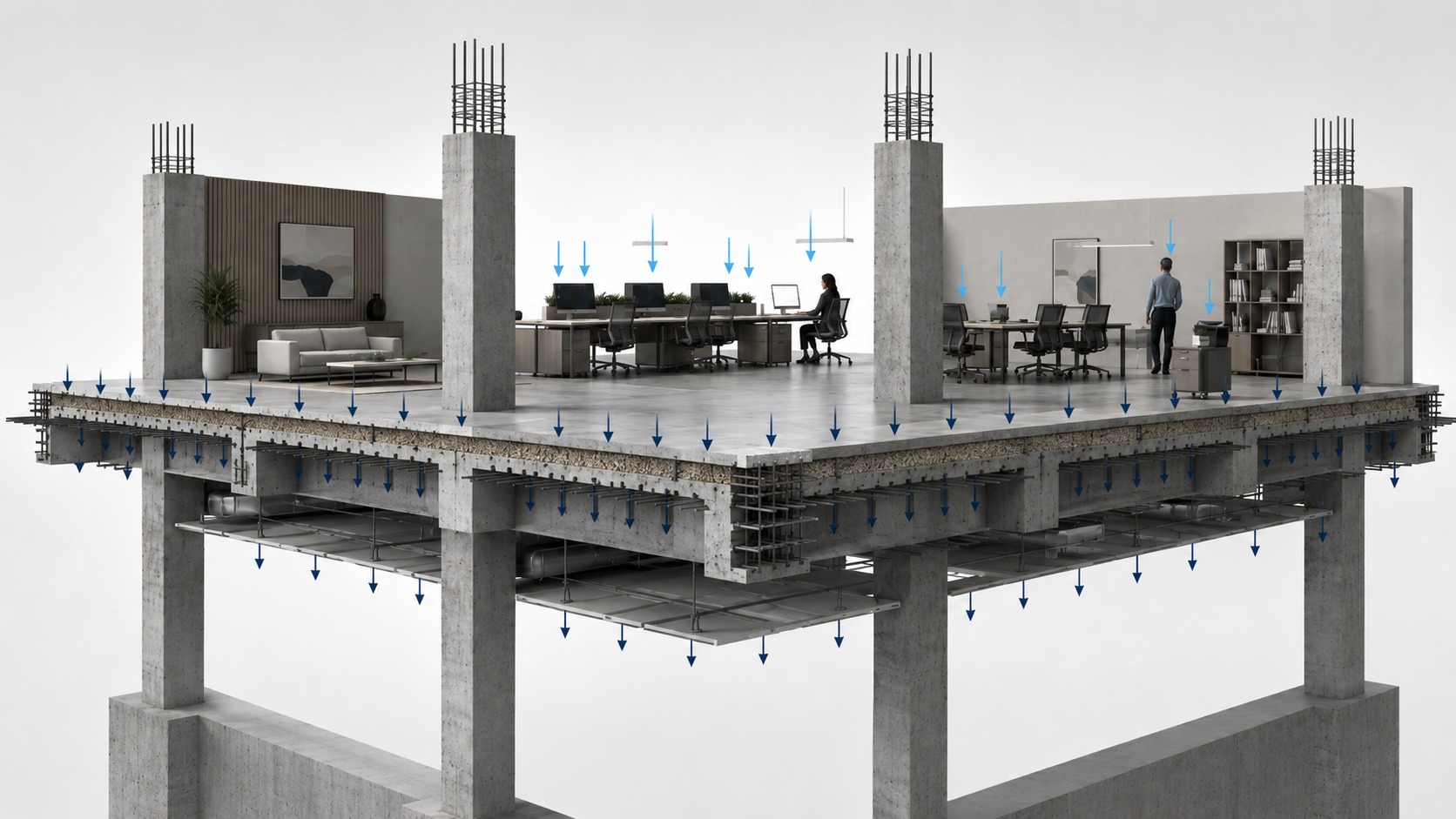

بنابراین تفاوت اصلی بار مرده و بار زنده فقط در دائمی یا موقت بودن آنها خلاصه نمیشود. مسئله مهمتر، قابلیت تغییر بار در فضا و زمان است. برای مثال، وزن یک دال بتنی را میتوان براساس هندسه و وزن مخصوص بتن محاسبه کرد و این وزن معمولاً پس از اجرا جابهجا نمیشود؛ اما در یک طبقه اداری، وضعیت بهرهبرداری از فضا میتواند در طول زمان تغییر کند.
بار زنده واقعی با بار زنده طراحی یکسان نیست
یکی از خطاهای مفهومی در بارگذاری سازه این است که مهندس تصور کند باید وزن واقعی وسایل و افراد موجود در ساختمان را تخمین بزند و همان مقدار را در مدل وارد کند. در طراحی ساختمانهای متعارف، مقدار بار زنده معمولاً براساس نوع کاربری فضا و حداقل مقادیر تعیینشده در ضوابط بارگذاری انتخاب میشود. بنابراین اولین سؤال در تعریف بار زنده این است که این قسمت از ساختمان چه کاربری واقعی دارد؟

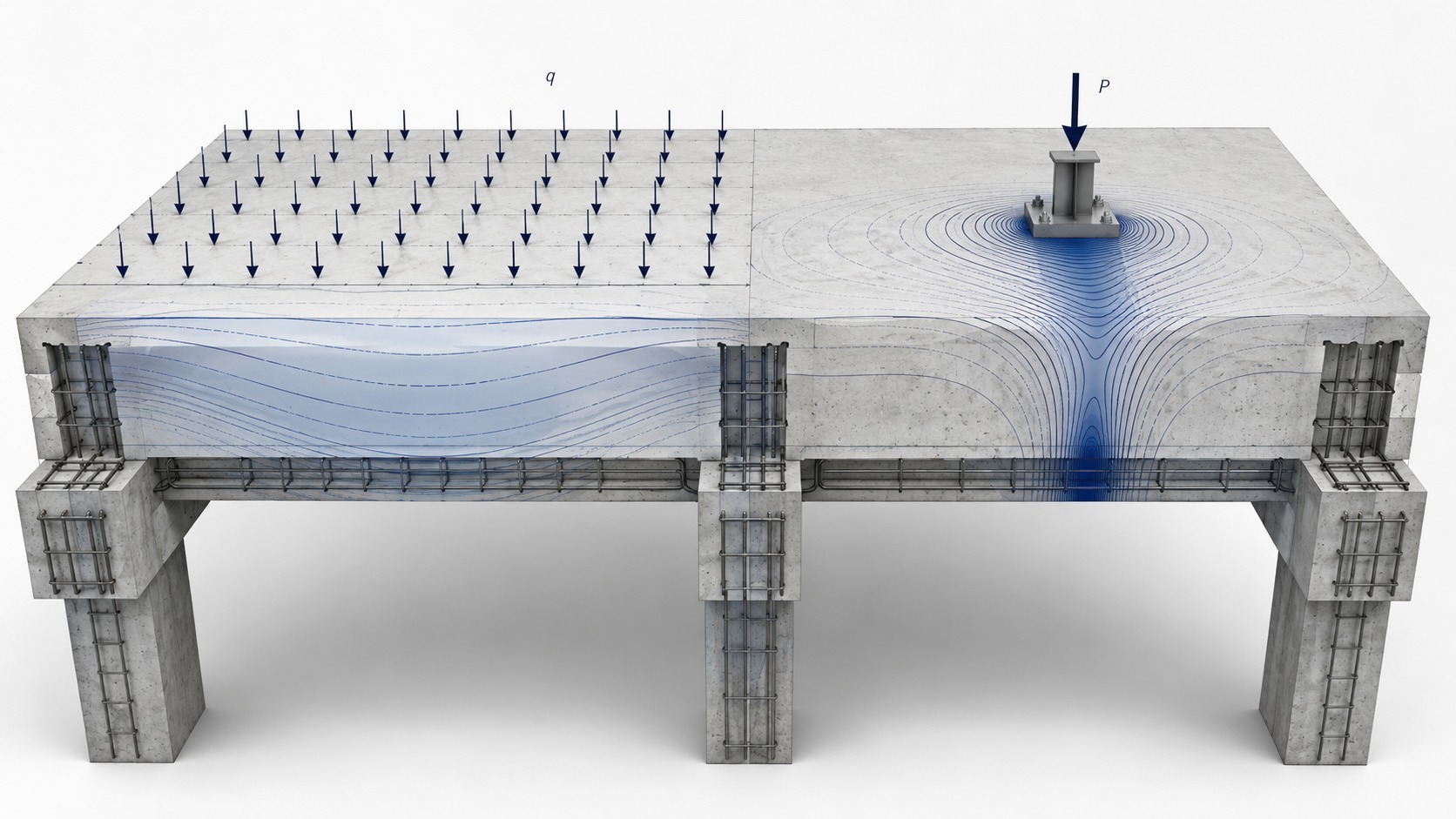

بار زنده گسترده و بار زنده متمرکز
اثر بار زنده بر اعضای سازه الزاماً با یک بار گسترده یکنواخت قابل بررسی نیست. در بارگذاری کفها معمولاً دو نوع اثر باید شناخته شود:
بار زنده گسترده یکنواخت
بار گسترده، اثر کلی بهرهبرداری از یک سطح را نمایش میدهد. برای مثال، حضور افراد، مبلمان و وسایل در یک فضای اداری یا مسکونی را میتوان با یک بار سطحی با واحد kN/m² مدل کرد.
بار زنده متمرکز
گاهی یک بار موضعی میتواند اثر بیشتری از بار گسترده ایجاد کند. چرخ تجهیزات، پایه دستگاه، قفسه سنگین یا یک بار موضعی بهرهبرداری ممکن است در نزدیکی وسط دهانه، لبه دال یا محل خاصی از یک عضو قرار گیرد. بنابراین صرفاً دیدن مقدار بار گسترده در پلان ETABS، به معنی تکمیل کنترل بار زنده نیست.
آیا بارگذاری تمام دهانهها همیشه بحرانی است؟
خیر. این یکی از مهمترین مفاهیم در تحلیل سازههای نامعین است. پاسخ یک دهانه به بارگذاری، تحت تأثیر دهانههای مجاور نیز قرار دارد. بارگذاری دهانه مجاور میتواند لنگر مثبت وسط دهانه را کاهش دهد، لنگر منفی روی تکیهگاه را افزایش دهد، نیروی برشی یک طرف تکیهگاه را تغییر دهد و حتی ترکیب نیروی محوری و لنگر ستون را عوض کند.
بهبیان دیگر، بیشترین بار کل وارد بر سازه الزاماً به معنی بیشترین اثر طراحی در تکتک اعضا نیست. این تفاوت میان مقدار بار و اثر بار یکی از اصول اساسی تحلیل سازه است.
نامناسبترین وضعیت بارگذاری چیست؟
در مبحث ششم برای تیرهای یکسره و قابهای نامعین، محل قرارگیری بار زنده در دهانههای مختلف باید بهگونهای انتخاب شود که بیشترین اثر مورد نظر در عضو ایجاد شود. علاوه بر حالت بارگذاری همه دهانهها، آرایشهایی مانند قرار دادن بار زنده در دو دهانه مجاور یا دهانههای یکدرمیان نیز برای بررسی نامناسبترین وضعیت بارگذاری مطرح میشوند.
در ادبیات مهندسی، به این آرایشها Pattern Loading یا Pattern Live Loading گفته میشود. هدف، پیدا کردن آرایش بحرانی برای پاسخهایی مانند لنگر بیشینه و کمینه، برش، نیروی محوری ستون، واکنش تکیهگاهی یا تغییرشکل است.

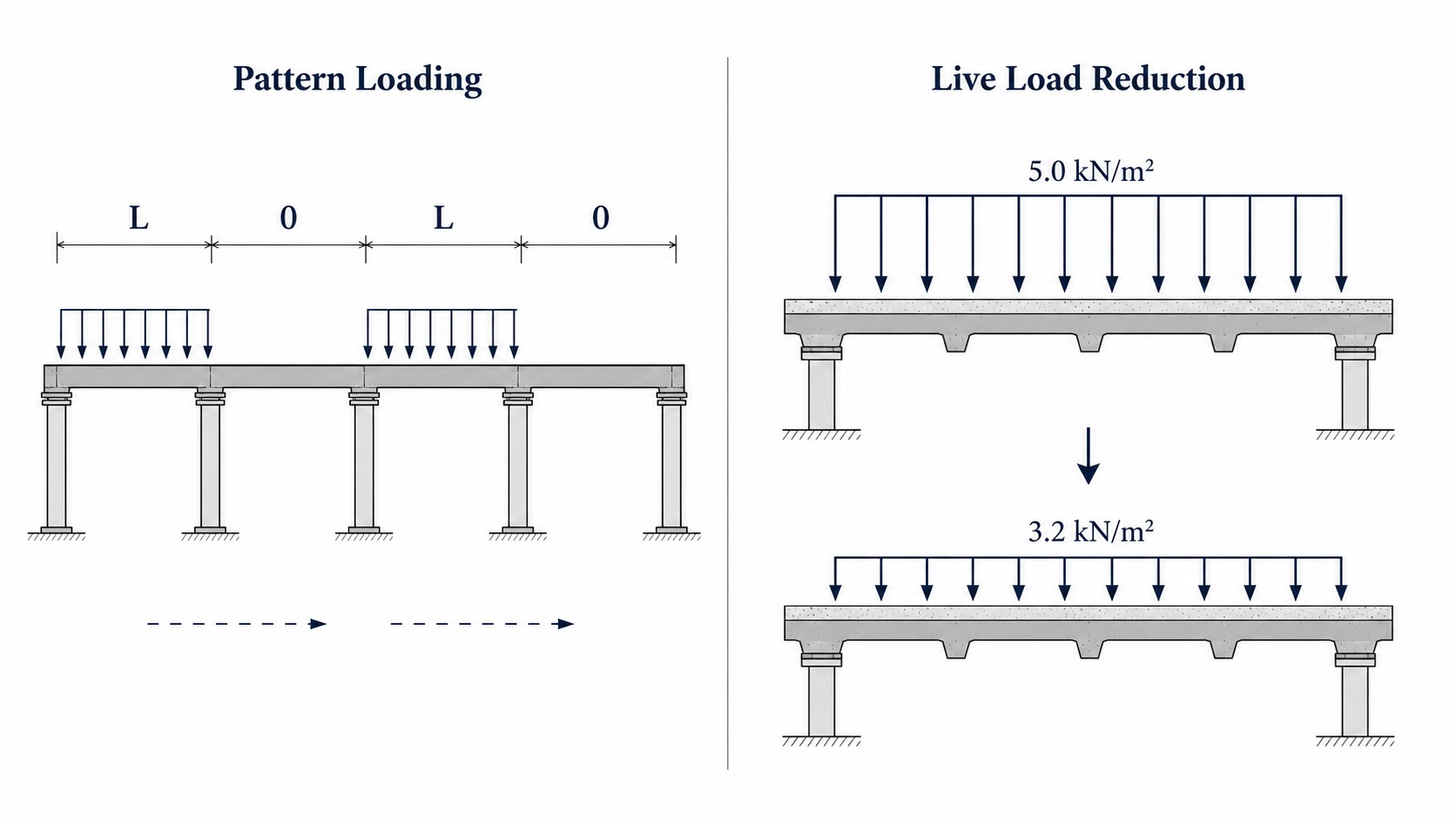

تفاوت Pattern Loading و Live Load Reduction
این دو مفهوم بهدفعات با یکدیگر اشتباه گرفته میشوند، اما از نظر مهندسی کاملاً متفاوتاند. در Pattern Loading، محل حضور بار تغییر میکند؛ اما در Live Load Reduction، مقدار بار طراحی کاهش مییابد.
بنابراین Pattern Loading درباره این است که بار کجا باشد و Live Load Reduction درباره این است که بار چهقدر باشد. یک پروژه ممکن است بهطور همزمان به هر دو کنترل نیاز داشته باشد.
رابطه کاهش بار زنده در مبحث ششم

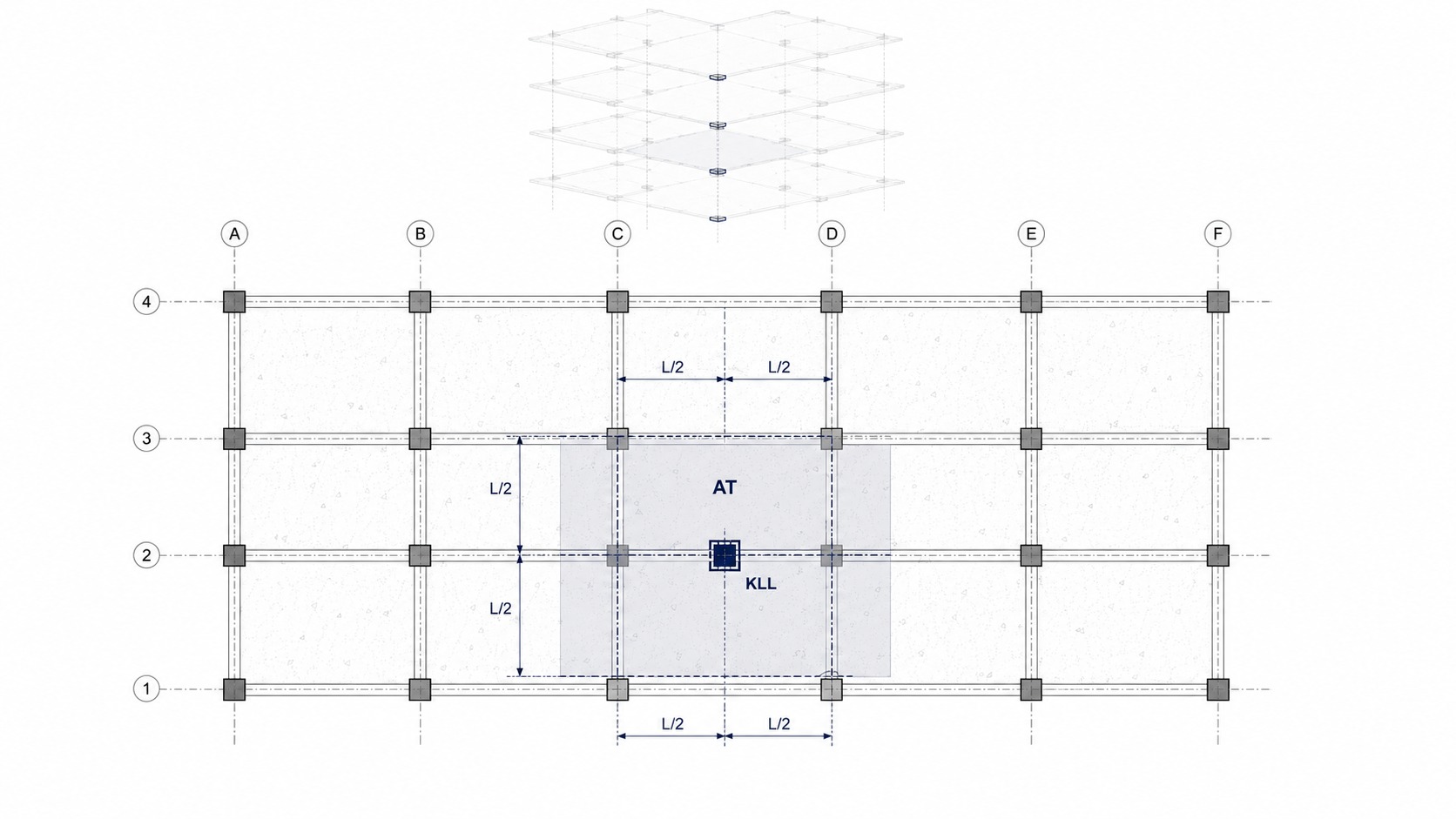

برای اعضایی که شرط سطح بارگیر مؤثر مقرر در مبحث ششم را تأمین کنند، بار زنده گسترده یکنواخت میتواند طبق رابطه ضابطه کاهش یابد:
که در آن L بار زنده طراحی کاهشیافته، L₀ بار زنده کاهشنیافته، KLL ضریب موقعیت عضو سازهای و AT سطح بارگیر عضو است. در عمل باید شرط حداقل سطح بارگیر، حداقل مجاز L/L₀ و محدودیتهای آییننامهای نیز کنترل شوند.
این موضوع نشان میدهد که ضریب کاهش بار زنده برای تمام اعضای یک ساختمان الزاماً یکسان نیست. ستون داخلی، ستون کناری، تیر داخلی و سایر اعضا میتوانند KLL و AT متفاوتی داشته باشند؛ بنابراین استفاده از یک ضریب ثابت برای کل پروژه، بدون محاسبه و مستندسازی مبنا، روش مهندسی دقیقی نیست.
تعریف بار زنده در ETABS

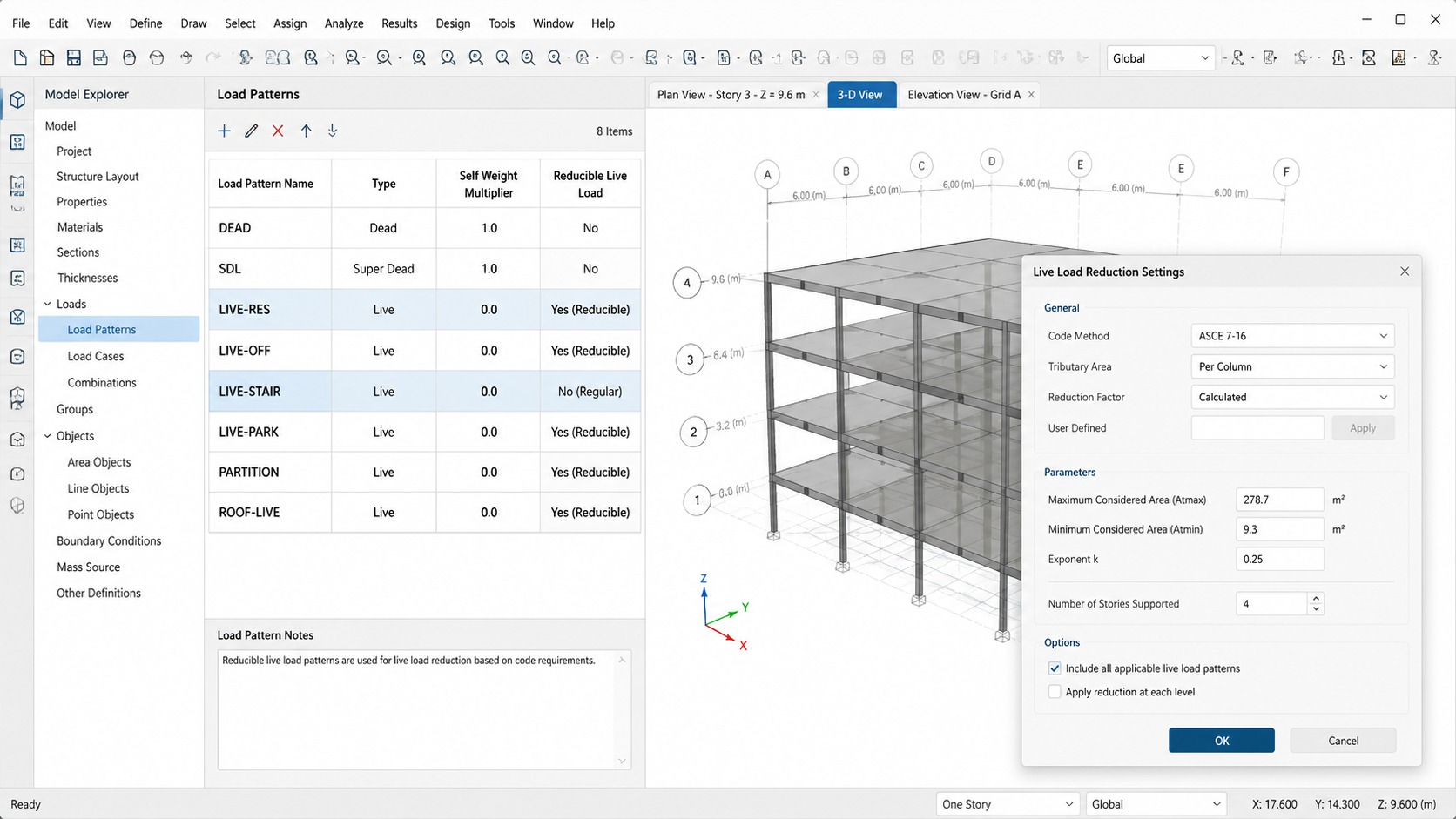

در ETABS یک Load Pattern توزیع فضایی بار وارد بر سازه را تعریف میکند. طبق مستندات رسمی CSI، بارهایی که باید در طراحی یا نحوه اعمال، مستقل از یکدیگر تغییر کنند، بهتر است در Load Patternهای جداگانه تعریف شوند. بنابراین در یک ساختمان چندمنظوره، ساختاری مانند LIVE-RES، LIVE-OFF، LIVE-STAIR، LIVE-PARK، PARTITION و ROOF-LIVE از یک LIVE عمومی بسیار حرفهایتر و قابل ردیابیتر است.
نکته مهم این است که Load Pattern با Load Case یکسان نیست. Load Pattern نشان میدهد چه بارهایی و با چه توزیعی به مدل منتسب شدهاند، اما Load Case نشان میدهد بار چگونه به سازه اعمال و پاسخ آن چگونه محاسبه میشود.

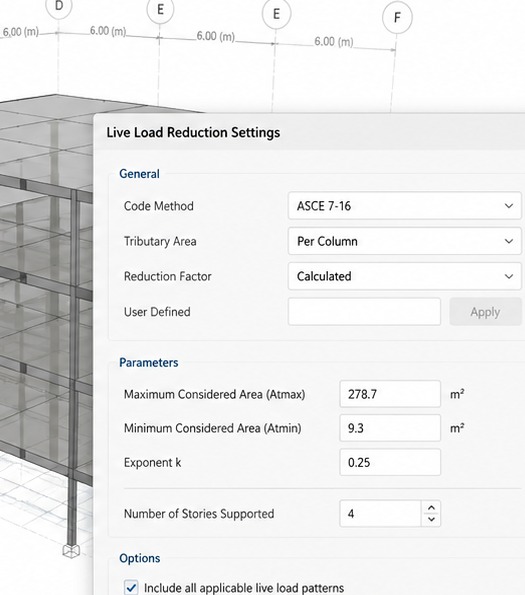

آیا انتخاب Reducible Live در ETABS کافی است؟
خیر. انتخاب Reducible Live به این معنی نیست که مدل بهطور خودکار با ضوابط مبحث ششم ایران منطبق شده است. ابتدا باید نوع بار و امکان کاهش آن مشخص شود، سپس روش کاهش در نرمافزار با ضابطه طراحی پروژه تطبیق داده شود و در نهایت، نتیجه کاهش برای اعضای نمونه کنترل شود.
همچنین طبق مستندات CSI، ETABS کاهش بار زنده را مستقیماً روی Floor-Type Shell Objectها اعمال نمیکند و تعیین سطح بارگیر عضو نیز وابسته به کفهایی است که عضو را بارگذاری میکنند. بنابراین در مدلهایی که بارگذاری به روشهای خاص انجام شده است، نباید فقط به فعال بودن گزینه Live Load Reduction اعتماد کرد؛ نتیجه کاهش باید کنترل شود.
روش حرفهای تعریف بار زنده در یک پروژه ETABS

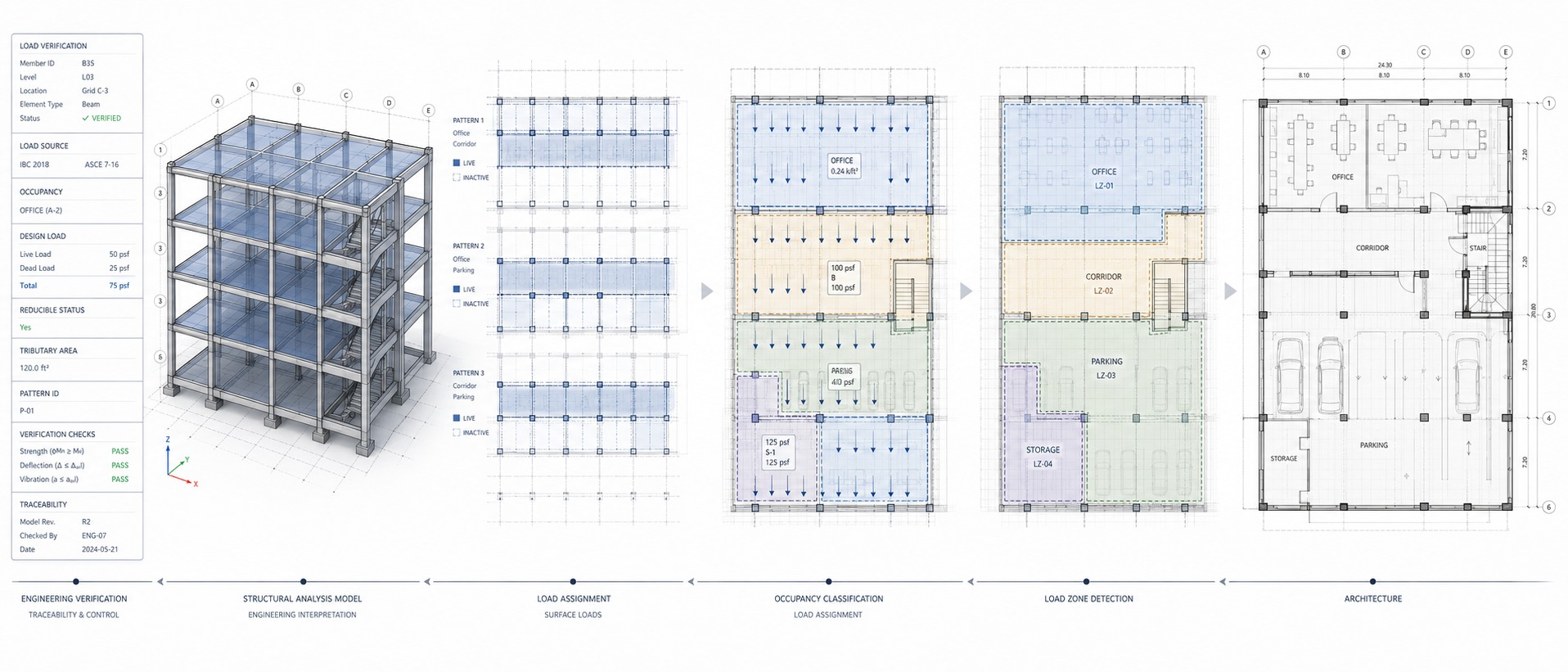

یک فرایند قابل کنترل میتواند با شناسایی دقیق کاربریهای معماری آغاز شود. فضاها باید به Load Zoneهای مشخص تبدیل شوند؛ سپس برای هر Load Zone نوع کاربری، مقدار بار گسترده، بار متمرکز احتمالی و شرایط ویژه بهرهبرداری ثبت شود. در ادامه، ماهیت هر بار مشخص میشود: Live است یا Reducible Live؟ مربوط به بام است؟ بار تیغه است؟ نیاز به Pattern Loading دارد؟
در گام بعد، آرایشهای بحرانی لازم تولید میشوند؛ مانند LIVE-ALL، LIVE-ADJACENT-01، LIVE-ADJACENT-02، LIVE-ALT-A و LIVE-ALT-B. سپس برای اعضای مجاز، AT و KLL محاسبه و کاهش بار زنده کنترل میشود. مزیت این رویکرد آن است که هر تصمیم مهندسی، از منبع داده تا نتیجه نهایی، قابل مشاهده و قابل بازبینی میماند.
خطاهای رایج در بار زنده ETABS
- تعریف یک Load Pattern با نام LIVE برای کل ساختمان، بدون تفکیک کاربریها.
- فرض اینکه تمام دهانههای پُر همیشه بحرانی هستند.
- اشتباه گرفتن Pattern Loading با Load Combination.
- کاهش تمام بارهای زنده بدون کنترل محدودیتهای آییننامهای.
- اعتماد کامل به گزینه Reducible Live بدون کنترل سطح بارگیر و نتیجه نهایی.
- فرض مشارکت خودکار بار زنده در جرم لرزهای، بدون کنترل Mass Source.
چکلیست کنترل بار زنده پیش از تحلیل
- آیا تمام کاربریهای معماری شناسایی شدهاند؟
- آیا برای فضاهای مختلف بار زنده مستقل تعریف شده است؟
- آیا بارهای گسترده و متمرکز لازم کنترل شدهاند؟
- آیا تیرهای پیوسته و قابهای نامعین از نظر آرایش بحرانی بار بررسی شدهاند؟
- آیا Pattern Loading لازم تولید شده است؟
- آیا بارهای قابل کاهش از بارهای غیرقابل کاهش تفکیک شدهاند؟
- آیا روش Live Load Reduction با ضابطه پروژه تطبیق دارد؟
- آیا سطح بارگیر اعضای نمونه کنترل شده است؟
- آیا بار تیغهها بهدرستی مدل شده است؟
- آیا Mass Source مستقل از Type بار کنترل شده است؟
- آیا مبنای هر Load Pattern قابل ردیابی است؟
جمعبندی
بار زنده یکی از سادهترین بارها برای وارد کردن در ETABS و در عین حال یکی از حساسترین بارها برای مدلسازی صحیح است. مسئله اصلی فقط مقدار عددی بار نیست؛ بلکه این است که بار به کدام فضا تعلق دارد، در کجا میتواند حضور داشته باشد، کدام آرایش آن بحرانی است، آیا میتوان مقدار آن را کاهش داد، کدام عضو مشمول کاهش است و این بار چه سهمی در جرم لرزهای دارد.
یک مدل مهندسی حرفهای نباید فقط مجموعهای از بارهای DEAD و LIVE باشد. هر بار باید هویت، منبع، کاربری، ضابطه و مسیر مشخصی از تعریف تا اثر نهایی در تحلیل داشته باشد. زیرا در تحلیل سازه، فقط داشتن عدد صحیح کافی نیست؛ باید بتوان توضیح داد آن عدد از کجا آمده، چرا در آن محل اعمال شده و چگونه بر نتیجه طراحی اثر گذاشته است.
منابع
- مبحث ششم مقررات ملی ساختمان، بارهای وارد بر ساختمان، ویرایش چهارم ۱۳۹۸.
- ETABS Documentation — Define Load Patterns، Computers and Structures, Inc.
- ETABS Documentation — Live Load Reduction Factors، Computers and Structures, Inc.
- ETABS Documentation — Define Load Cases، Computers and Structures, Inc.
- ETABS Documentation — Mass Source، Computers and Structures, Inc.
